全自動影像測量儀的幾大組成要素
作者：牧象儀器 來源：m.wrrrr.cn 時間：2017-05-08 08:47
影像測量儀是一種由高解析度CCD圖像傳感器、連續變倍物鏡、彩色顯示器、伺服電機、光柵尺位移傳感器、傳動器材、數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器。影像測量儀又分為手動、半自動、全自動影像測量儀、現在給大家解說下全自動影像測量儀，全自動影像測量儀通常根據各部件的功效可以分別為軟件部分，主機部分，支架等幾部分。

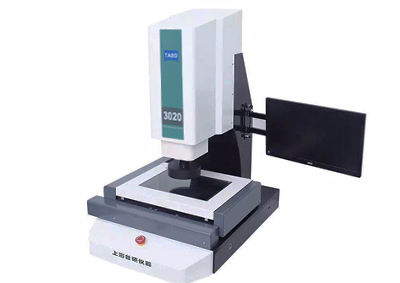

蘇州牧象CNC-3020全自動影像測量儀
蘇州牧象CNC-3020全自動影像測量儀
1、軟件主體
軟件主體是測量儀器的心臟部位，就相當于人的大腦，每個部分的運動和作用都通過軟件來控制，把數據讀到提供給軟件處理，形成最終的結果實用性強，操作簡單。
2、主機部分
硬件部分包括光柵尺，伺服電機，鏡頭，CCD，表面燈源，輪廓底光，傳動器材。
光柵尺位移傳感器（簡稱光柵尺），是利用光柵的光學原理工作的測量反饋裝置。光柵尺位移傳感器經常應用于機床與現在加工中心以及測量儀器等方面，可用作直線位移或者角位移的檢測。其測量輸出的信號為數字脈沖，具有檢測范圍大，檢測精度高，響應速度快的特點。
伺服電機（servo motor ）是指在伺服系統中控制機械元件運轉的發動機，是一種補助馬達間接變速裝置。伺服電機可使控制速度，位置精度非常準確，可以將電壓信號轉化為轉矩和轉速以驅動控制對象。伺服電機轉子轉速受輸入信號控制，并能快速反應，在自動控制系統中，用作執行元件，且具有機電時間常數小、線性度高、始動電壓等特性，可把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。
CCD，中文全稱：電荷耦合元件。可以稱為CCD圖像傳感器。CCD是一種半導體器件，能夠把光學影像轉化為數字信號。CCD上植入的微小光敏物質稱作像素（Pixel）。一塊CCD上包含的像素數越多，其提供的畫面分辨率也就越高。CCD的作用就像膠片一樣，但它是把光信號轉換成電荷信號。CCD上有許多排列整齊的光電二極管，能感應光線，并將光信號轉變成電信號，經外部采樣放大及模數轉換電路轉換成數字圖像信號。
