臺碩CNC-8060全自動影像測量?jī)x功能參數圖解
作者：牧象儀器 來源：m.wrrrr.cn 時間：2017-05-18 14:27
產品特點：
◆移動橋式結構，大行程全自動測量，三軸CNC控制；
◆花崗石機臺穩定可靠，運動平穩；
◆全鼠標、手柄操作，簡單易用；
◆英國Renishaw貼片式光柵尺，高精度、穩定性好；
◆美國NAVITAR光學鏡頭，可選配升級成全自動變倍測量功能；
◆程控式表面光源，LED輪廓光源，同軸光源；
◆自動對焦測高，可加裝接觸式測頭；
◆提供多種規格標準配置，并可根據要求進行個性化定制。
全自動影像測量?jī)x測量軟件基本功能：
●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換
●公/英制轉換 ●度/度分秒轉換
●點/點群 ●兩點/多點求線
●三點/多點求圓及弧 ●B-spline線
●兩點間的距離 ●兩線間的平均距離
●點線間的距離 ●兩圓心距離
●圓線距離 ●兩線間的夾角及交點
軟件特殊功能：
◆光源控制：全電腦控制光源。
◆自動變倍：不需要在每次變倍后重新影像校正，并可在測量及編程過程中任意變換放大倍率，能夠在測量同一物體不同部分使用不同放大倍率，錄入程序。。
◆自動對焦：由電腦自動判定對焦面，以保證每次對焦的精準度，減少人為判定產生的誤差。
◆坐標功能：量測工件時無需手動調節擺直，軟件提供坐標平移、旋轉、擺正。
◆標注功能：直接在影像及幾何區標注/移動尺寸，點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。
◆自適應功能：可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。
◆自動捕捉：利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。
◆測繪功能：機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、Pro/e、UG等其它軟件無縫聯接。
◆拍照功能：量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
◆測量報告：對測量數據可設定公差，自動判斷，選擇需要的測量數據，生成標準的WORD、EXCEL 圖表報告。
◆編程功能：操作方便的自學習教導式編程軟件，程序可重復執行。
◆三維測量功能：Z軸方向可滿足產品的高度測量要求。
高端配置：

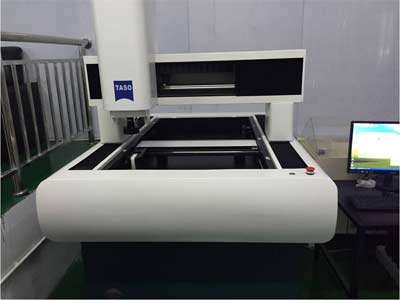

◆ 天然"濟南青"000級花崗巖底座、立柱，精度高、穩定性好；
◆ 高精密光柵尺，精度高、穩定性好；

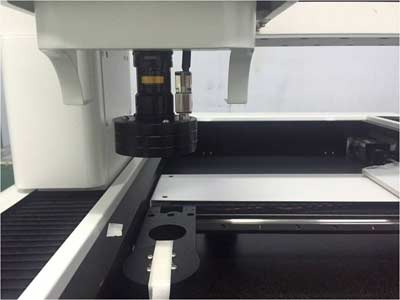

◆ 德國COMST或者美國TEO高分辨彩色CCD；

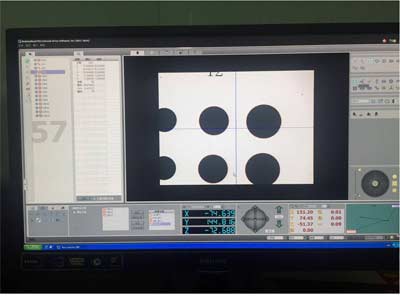

◆ 正版全自動精密測量軟件

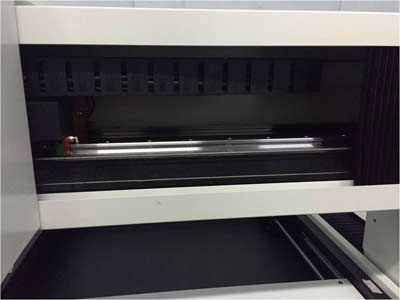

◆ 貼片式精密光柵尺，精度高、穩定性好；

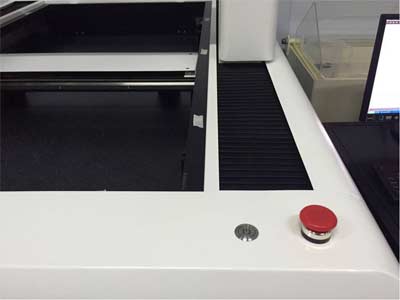

◆ 儀器電源及開關控制

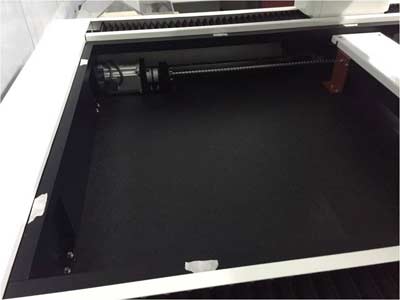

◆日本松下伺服電機帶動滾珠絲桿傳動，濟南青大理石底座 穩定性高

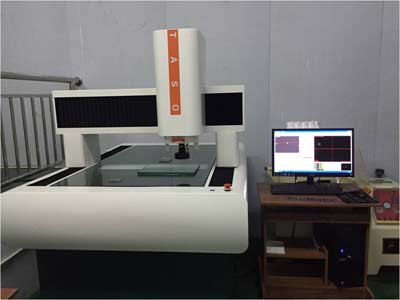

◆組裝調試圖
應用行業：
機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。
測量對象：
LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、網板（鋼網、SMT模板）等。
測量元素：
長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
售后服務：
送貨上門，安裝調試，質保一年，24小時電話服務。
上海臺碩是一家專業從事影像測量?jī)x的研發、制造、銷售、售后服務一體的設備制造企業，臺碩檢測儀器致力于手動影像測量?jī)x、全自動影像測量?jī)x、大行程龍門式影像儀及按客戶需求定做各種非標影像測量?jī)x的研發生產。臺碩立足于工業測量領域，共同致力于為精密制造業客戶研發設計更好的測量產品、提供更優質的測量服務。
