二次元測量儀的優點和改裝后的局限性
作者：牧象儀器 來源：m.wrrrr.cn 時間：2017-07-18 11:12
二次元測量儀使用本身的硬件（CCD，鏡頭，物鏡數據線）將所能捕捉到的圖象通過數據線傳輸到電腦的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備絕對不會產生圖象滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。
二次元測量儀自身優點：
1、裝配2個可調的光源系統，不僅觀測到工件輪廓，而且，對于不透明的工件的表面形狀也可以測量。
2、使用冷光源系統，可以避免容易變形的工件在測量是因為熱而變形所產生的誤差。
3、工件可以隨意放置。
4、儀器操作容易掌握。
5、測量方便，只需要用鼠標操作。
Z軸方向加探針傳感器后可以做2.5D的測量。
二次元測量儀改裝后的局限性：
1、只能做2D測量，改裝后Z軸的測量尺寸有局限性，最高測到90mm。
2、改裝后，對一些較軟的工件（橡膠制品）精度會受影響。
3、測頭只能在同一垂直方面接觸式測量,非同于三坐標旋轉測頭。

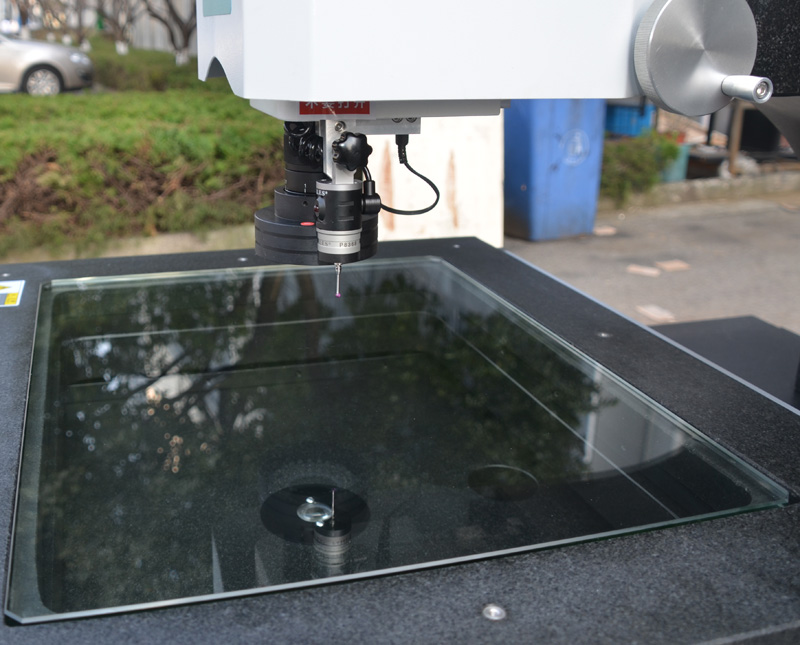

二次元測量儀Z軸加探針實圖：
二次元測量儀Z軸加探針實圖：
