測量對象：
1.各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；2.螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；3.齒輪滾刀的導程、齒形和牙型角；4.鉆?；蚩装迳峡椎奈恢枚龋I槽的對稱度等形位誤差。

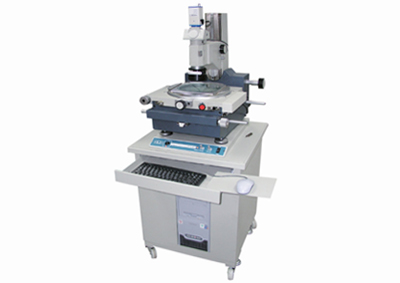

技術參數：
型號 JX14C X、Y測量行程(mm) 150×75 X、Y分辨率(mm) 0.001 物鏡放大倍率 1× 3× 5× 總放大率 40× 120× 200× 工作距離(mm) 79.2 69.3 50 物方視場(mm) 1/2″≈5.2×4.11/3″=4.1×3.11.7×1.41.4×1.01.0×0.8
0.8×0.8準確度 (2+L/50)μm 主顯微鏡傾斜 ±12° 工作臺尺寸(mm) φ 190(玻璃)
φ 280(金屬)頂針架最大夾持
直徑和長度(mm)φ 70，長190 外形尺寸(mm) 720×460×600 重量kg ≈100
儀器特點：
1.采用光電數顯技術，以精密光柵尺作為XY軸測量元件，測量長度數字顯示，讀數直觀，檢測方便；2.采用數碼圖像技術,自動識別輪廓邊界，減少人為誤差，提高操作效率；3.配有功能強大的影像測量軟件，完成復雜的測量工作，數據能與CAD通訊；4.主顯微鏡可左右偏擺，適用于螺旋狀零件的測量；5.透射、反射照明均采用LED發光管照明，發熱量低，壽命長；6.具有快速移動和微動裝置，并可迅速切換；7.帶有頂針架、V型支架、光學定位器等多種附件，使用范圍廣。
